DIN 126 - S.N Malhotra Industries

DIN 126 - Plain washers

Current norm: DIN EN ISO 7091
Equivalent norms: ISO 7091; CSN 021721; PN 82005; UNI 6593;

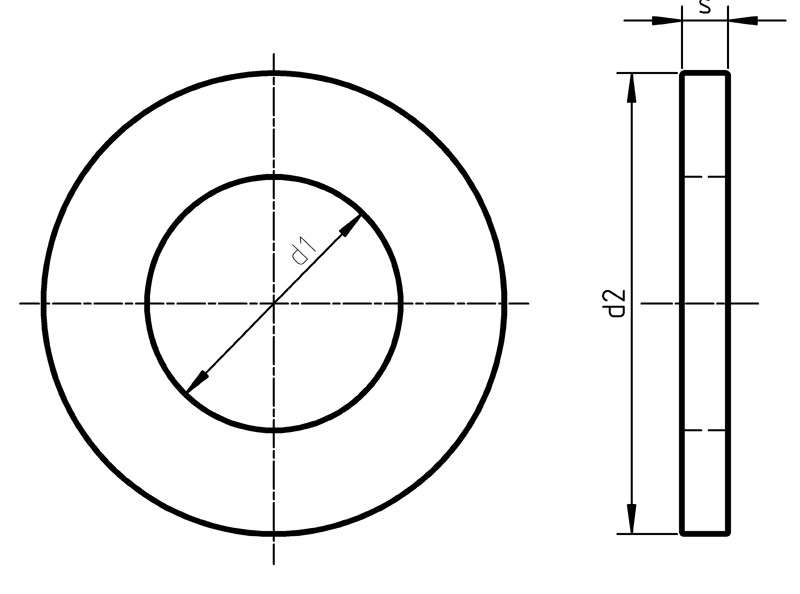

Legend:

d1 – Inner diameter
d2 – Outer diameter
S – Washer width

Makings:

Steel: 100HV
Stainless: –
Plastic: –
Non Ferrous: –
Thread: –

Notes:
–

Table according to ISO 7091:

dimensions in mm

Nominal size	d1		d2		h
Nominal size	Nominal = min.	Max.	Nominal = max.	min.	Nominal	max.	min.
1,6	1,8	2,05	4	3,25	0,3	0,4	0,2
2	2,4	2,65	5	4,25	0,3	0,4	0,2
2,5	2,9	3,15	6	5,25	0,5	0,6	0,4
3	3,4	3,7	7	6,1	0,5	0,6	0,4
4	4,5	4,8	9	8,1	0,8	1	0,6
5	5,5	5,8	10	9,1	1	1,2	0,8
6	6,6	6,96	12	10,9	1,6	1,9	1,3
8	9	9,36	16	14,9	1,6	1,9	1,3
10	11	11,43	20	18,7	2	2,3	1,7
12	13,5	13,93	24	22,7	2,5	2,8	2,2
16	17,5	17,93	30	28,7	3	3,6	2,4
20	22	22,52	37	35,4	3	3,6	2,4
24	26	26,52	44	42,4	4	4,6	3,4
30	33	33,62	56	54,1	4	4,6	3,4
36	39	40	66	64,1	5	6	4
42	45	46	78	76,1	8	9,2	6,8
48	52	53,2	92	89,8	8	9,2	6,8
56	62	63,2	105	102,8	10	11,2	8,8
64	70	71,2	115	112,8	10	11,2	8,8
